信息摘要：
變頻控制柜在定制時，需要充分考慮到后期的應用場景，不同的應用場景下，會(huì )配備不同的電氣元件，不同的電氣元件與變頻控制柜的對接需要用到不一樣的變頻器接口端子，變頻器外部端子的功能非常豐富，也非常復雜…
變頻控制柜在定制時，需要充分考慮到后期的應用場景，不同的應用場景下，會(huì )配備不同的電氣元件，不同的電氣元件與變頻控制柜的對接需要用到不一樣的變頻器接口端子，變頻器外部端子的功能非常豐富，也非常復雜，很多功能可能你根本就不知道啥意思，更別說使用了。而且每個廠家的做法都有一些不同，特別是一些專用變頻器。要想靈活使用變頻器，端子的功能是一定要掌握好的。

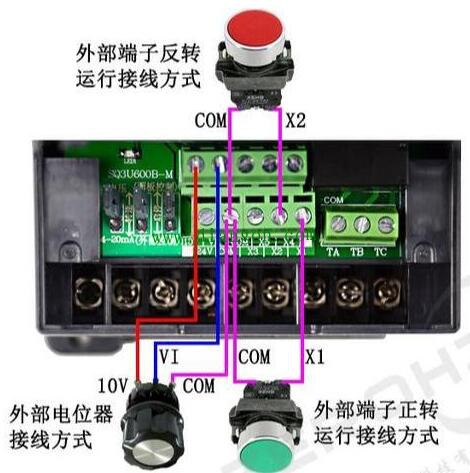

變頻器豐富的外部端子功能，你了解多少呢？變頻器上的外部端子，就是控制板上這兩排綠色的?？梢苑譃?span lang="EN-US">5大類，數字量輸入輸出，模擬量輸入輸出，脈沖輸入輸出，繼電器輸出，還有485通信端子。
端子接線，只要把上面那個螺絲擰松，然后把線放到放進去擰緊就可以了。接線很簡單。這些端子都是不超過24V的弱電，對人體是安全的。但是，接線時候不能出現電源和地短路的情況，不然會(huì )損壞內部的元器件用端子控制變頻器有很多好處。首先是接線靈活，在電氣控制柜上，可以用導線把控制開關和指示燈，接到電氣柜的外面。
模擬量輸入端子，可以接電位器來控制，還可以自由的設置曲線，非常靈活，也可以接來控制。后面我會(huì )詳細的講到。
模擬量輸出，可以作為指示信號。比如，可以用轉速表來直接指示轉速。這里說的模擬量一般是指電壓或或電流信號。
脈沖輸入輸出的功能是一樣的，只是它的形式是一些脈沖信號，這種應用稍微少一點。多功能數字輸入端子，也就是常用的X端子，開關的選擇非常很靈活，常用的自鎖式的，自復位式的都支持，而且都有很多相對應的功能。
開關控制它只有兩個狀態，要么開，要么關，本質上就是數字信號。這種開關控制的方式，故障率很低，抗干擾能力強。
多功能輸出端子也可以接各種指示燈和繼電器，主要作為信號指示用，比如有故障的時候，點亮一個燈；也可以用來控制其它設備，比如頻率到達時，控制開啟另外一臺設備
485端子，是用來進行485通信的。通常是接PLC、觸摸屏或者電腦。是跟其他設備進行信息交換的一個接口。
